产品介绍

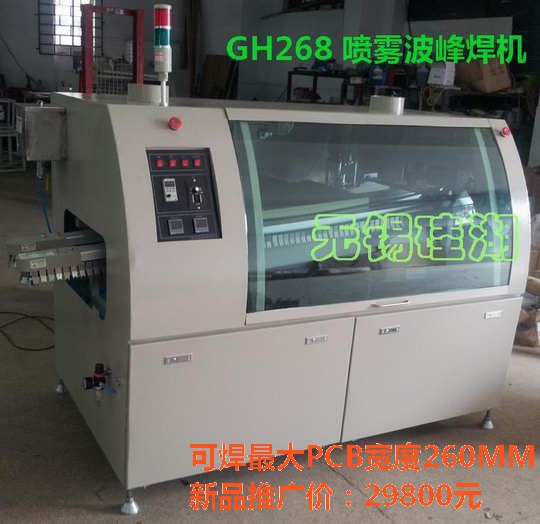

  | 小型波峰焊268系列 >> GH268系列小型喷雾波峰焊机









除下列参考图外,GH268系列多款配置,详询客服或去无锡硅湖淘宝店铺

https://shop69683516.taobao.com




(一)、技术特点:

1、 整机圆弧造型,d6圆弧钢化玻璃大开门,机架采用d2.0冷轧钢板焊接而成,调宽丝杆机构。

2、 适用基板尺寸:推荐长度100350mm,宽度20260mm

3、 助焊剂采用电磁阀控制的自动扫描喷雾涂敷。

4、 速度0.51.8m/min电子无级可调,采用日本进口东方电机(5IK60GU-CF/5GU75KB)。

5、 锡槽容量115Kg,专利波峰焊锡槽,采用进口d2 SUS304板制作而成

6、 采用镍铬缠绕散热片式预热,功率3KW,预热长度600mm,常温200°C数字预置调节,采用WINPARK智能PID温控仪,带PID参数自整定功能。

7、 锡炉功率4KW,常温300°C数字预置调节,采用WINPARK智能PID温控仪,带PID参数自整定功能。加热采用SUS304套管结构,维护保养简单。

8、 波峰采用DELTA变频调速控制器,波峰高度:512mm可调。

9、 整机功率最大约7.5KW,平均工作功率只有3.5KW380V/50Hz

(二)、技术参数:

机型

GH-268喷雾波峰焊(内置喷雾)

GH268B喷雾波峰焊(触摸控制中心)

控制系统

智能仪表

PLC+触摸控制中心

PCB宽度

20-260mm

20-260mm

PCB运输高度

Max90mm

Max90mm

PCB运输方向

L—R(R—Loption)

L—R(R—Loption)

PCB运输速度

0.3-1.8mmin

0.3-1.8mmin

运输导轨倾角

4o

4o

预热区长度

600mm

600mm

预热区温度

室温-200℃

室温-200℃

预热功率

3kw

3kw

波峰高度

波峰5-12mm变频可调

波峰5-12mm变频可调

起波模式

手动开启连续起波

智能开启(检测有板起波)

适用焊料

普通焊料(推荐“云锡”牌63AA焊料)

普通焊料(推荐“云锡”牌63AA焊料)

锡炉容锡量

115kg

115kg

锡炉温度

室温-300℃

室温-300℃

锡炉功率

4kw

4kw

控温方式

P.I.D

P.I.D

助焊剂容量

5L

5L

助焊剂流量

10-lOOmlmin

10-lOOmlmin

喷雾方式

连续自动扫描喷雾

智能检测自动扫描喷雾

电源

380v/7.5KW

380v/7.5KW

气源

0.3-0.5Mpa,气流量12L/min

0.3-0.5Mpa,气流量12L/min

重量

350kg

350kg

外形尺寸

2200x 1100x 1520(mm)

2200x 1100x 1520(mm)

最大生产效率

1920(PCB=250*250mmV=1m/min)

1920(PCB=250*250mmV=1m/min)

每小时耗电量

3.5(视使用环境)

3.5(视使用环境)
