产品介绍


  | 小型波峰焊168系列 >> GH168B 智能型喷雾波峰焊(带触摸控制中心)






除下列参考图外,GH268系列多款配置,详询客服或去无锡硅湖淘宝店铺

https://shop69683516.taobao.com

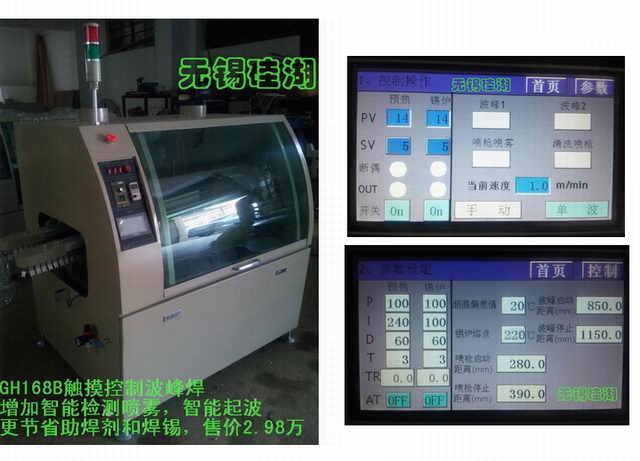

GH168B是一台全新设计的小型智能控制波峰焊,移植了PLC和触摸屏控制中心,增加了实时速度光电检测、有板检测自动喷雾、有板检测自动起波,进一步的降低助焊剂和焊锡消耗,实现超小型波峰焊机的全智能化控制,从设备内涵、外形、功能都是领先设计。

(一)、技术特点:

1、 整机圆弧造型,d6圆弧钢化玻璃大开门,机架采用d2.0冷轧钢板焊接而成,调宽丝杆机构。

2、 适用基板尺寸:推荐长度100350mm,宽度20160mm

3、 助焊剂采用PLC全自动检测控制的自动扫描喷雾涂敷,只需要在触摸屏参数控制页面输入喷雾开始和结束的距离,可以将PCB接受喷雾的距离精确到1CM之内,更节省助焊剂。

4、 速度0.51.8m/min电子无级可调,采用日本进口东方电机(5IK60GU-CF/5GU75KB),屏幕显示实时检测的链爪运行线速度。

5、 锡槽容量95Kg,专利技术波峰焊锡槽,采用进口d2 SUS304板制作而成

6、 红外预热功率1.5KW,预热长度350mm,常温200°C数字预置调节,采用WINPARK智能PID温控仪,带PID参数自整定功能。

7、 锡炉功率3KW,常温300°C数字预置调节,采用WINPARK智能PID温控仪,带PID参数自整定功能。加热采用SUS304套管结构,维护保养简单。

8、 波峰采用DELTA变频调速控制器,波峰高度:512mm可调。采用PLC全自动检测控制的自动起波动作,只需要在触摸屏参数控制页面输入波峰开始和结束的距离,可以将PCB接受波峰焊接的距离精确到1CM之内,更节省焊锡消耗。

9、 整机功率最大约4.5KW,平均工作功率只有1.5-2KW220V/50Hz



技术参数及价格表

机型

GH168B喷雾波峰焊(触摸控制中心)

控制系统

PLC+触摸控制中心

PCB宽度

20-160mm

PCB运输高度

Max100mm

PCB运输方向

L—R(R—Loption)

PCB运输速度

0.3-1.8mmin 实时检测显示

运输导轨倾角

5o

预热区长度

400mm

预热区温度

室温-200℃

预热功率

1.5kw

波峰高度

波峰5-12mm变频可调

起波模式

智能开启(检测有板起波)

适用焊料

普通焊料(推荐“云锡”牌63AA焊料)

锡炉容锡量

95kg

锡炉温度

室温-300℃

锡炉功率

3kw

控温方式

P.I.D

助焊剂容量

5L

助焊剂流量

10-lOOmlmin

喷雾方式

智能检测自动扫描喷雾

电源

220v/4.5KW

气源

0.3-0.5Mpa,气流量12L/min

重量

350kg

外形尺寸

1700x 1000x 1520(mm)

最大生产效率

1920(PCB=160*200mmV=0.8m/min)

每小时耗电量

1.5-2(视使用环境)
